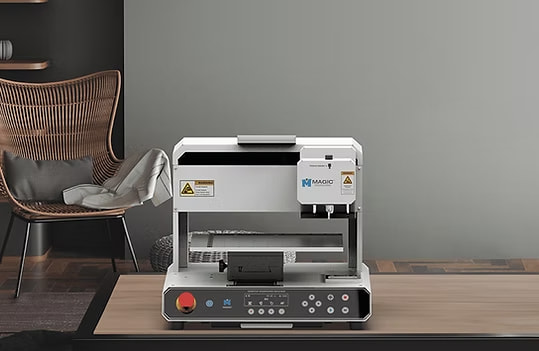

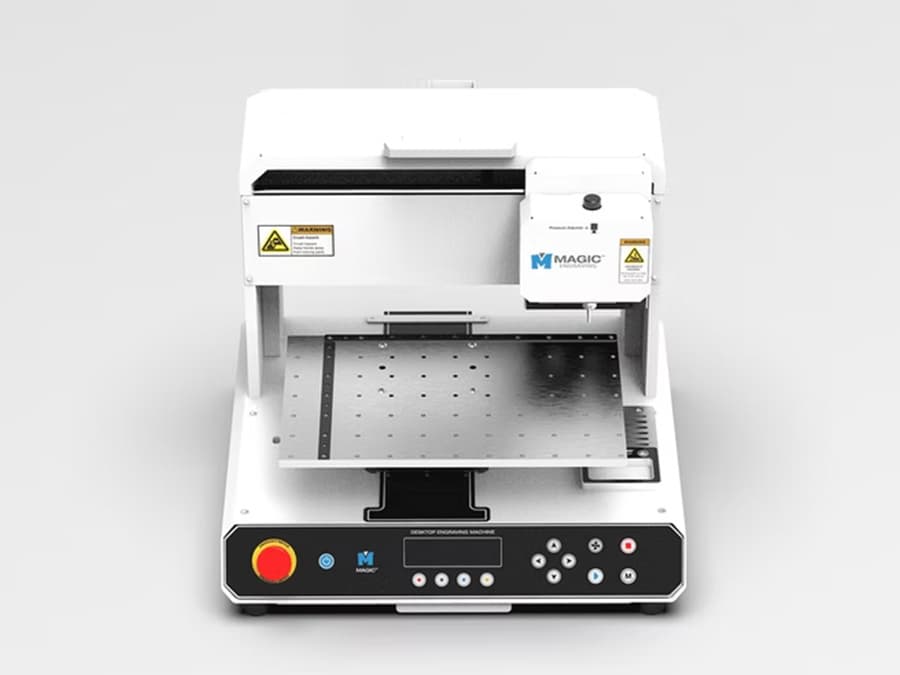

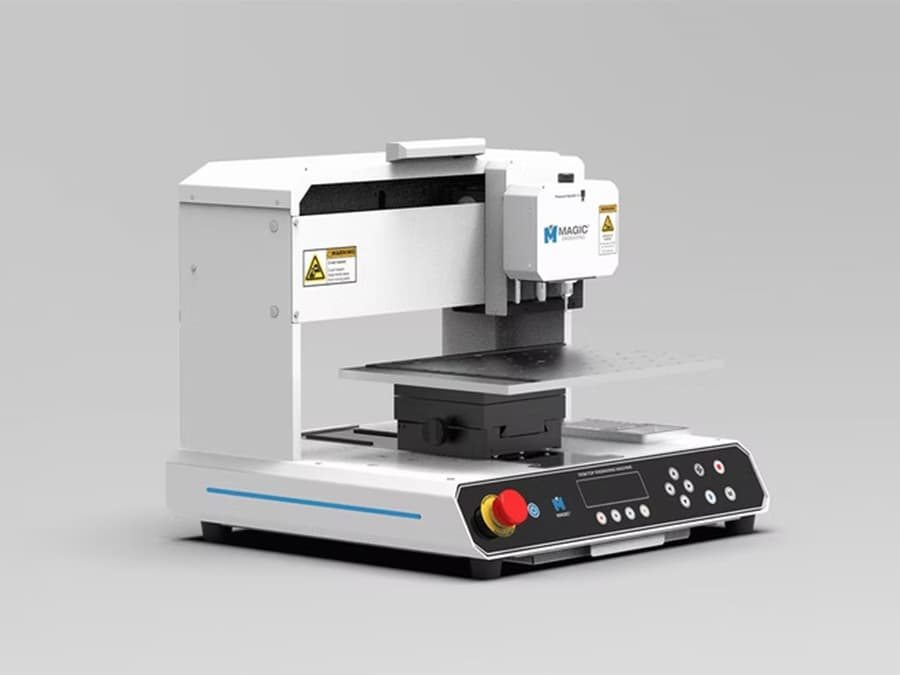

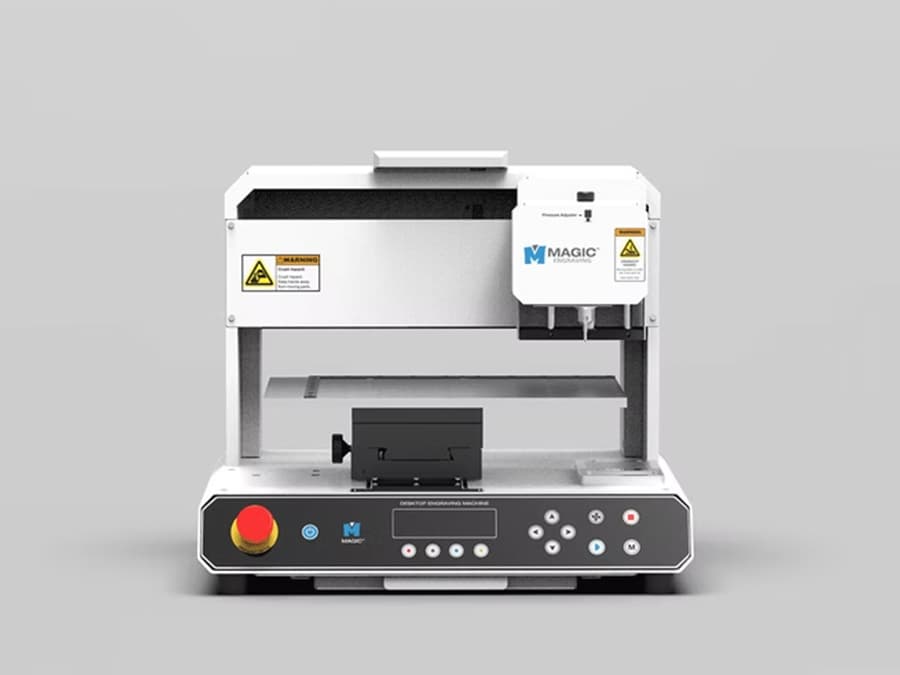

マルチ平面彫刻機 MAGIC™-S4

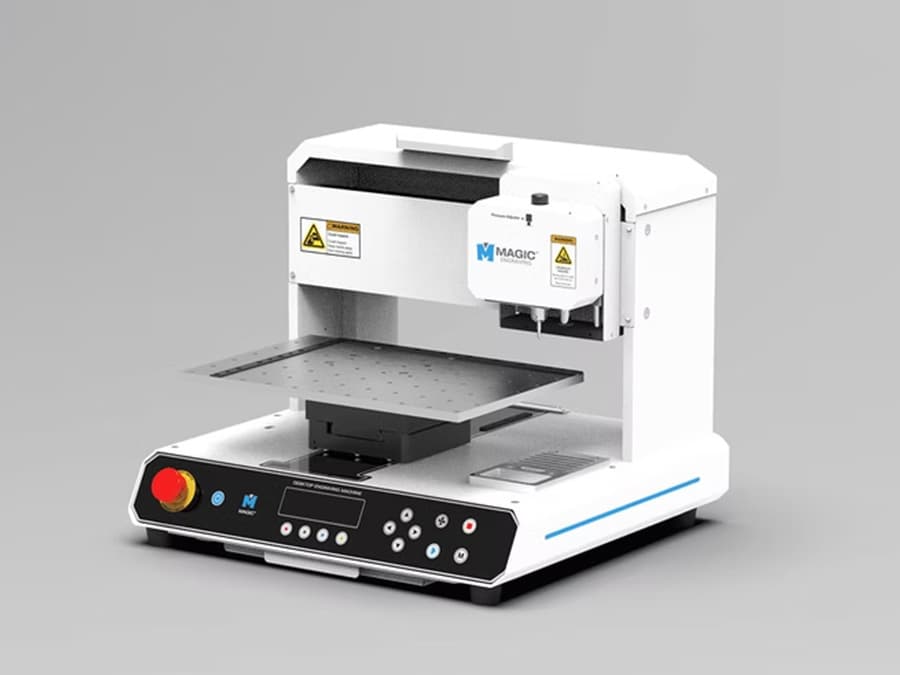

MAGIC-S4 は、大型フォームファクタを備えた第 3 世代の多目的フラットベッド スクライビング マシンです。
サイズの異なる平板状の素材への彫刻に最適な彫刻機です。ラベル、タグ、ネームプレートなどのさまざまな製品に正確でハイクオリティな彫刻を作成できるよう設計されています。また、看板、記念品、販促物、工業用銘板・部品などさまざまな製品への彫刻を簡単に行うことが可能です。

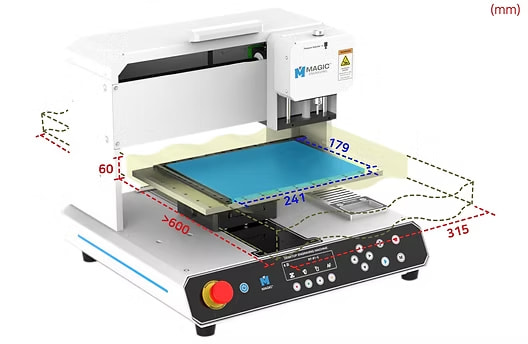

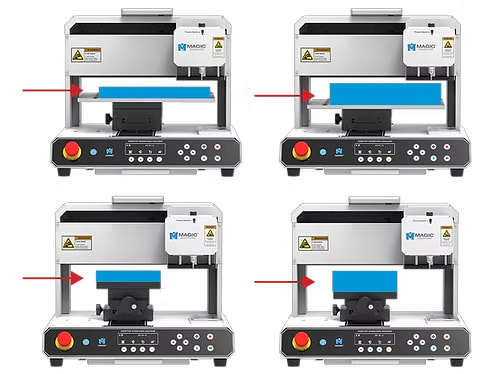

広い彫刻エリア
前面が開いた広い彫刻エリアが特徴です。そして、そのエリアはシンプルなフラット形状なので、工夫次第でさまざまなワークに対応することが可能です。

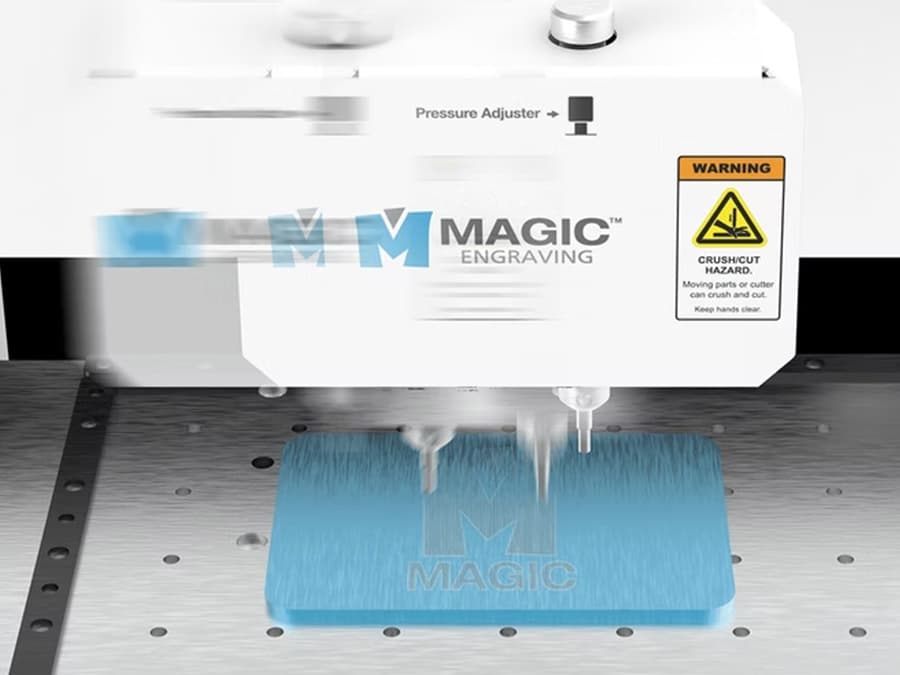

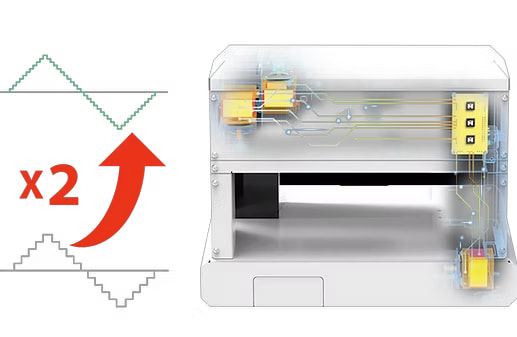

第3世代の最新モーター制御システム

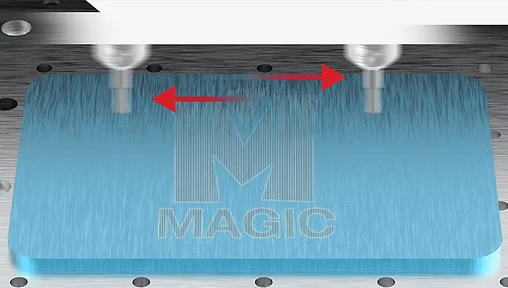

モーター制御システムにより動作音を軽減することに加え、彫刻精度を上げることにつながりました。
多目的スクライビングマシン

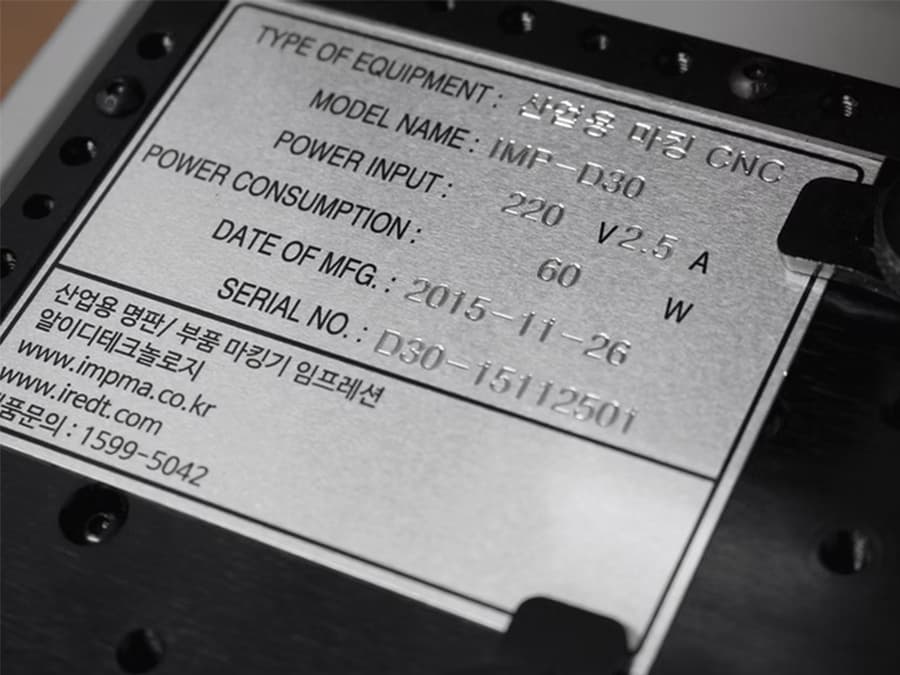

MAGIC-S4は、さまざまな材質の彫刻に最適な多目的スクライビングマシンです。 ペンダント、ペットタグ、化粧品、時計、IDタグ、Zippo ライター、機械の銘板、ギフトアイテムなどのアイテムに、光沢のあるハイクオリティな彫刻を施します。
高品質で洗練された仕上げ

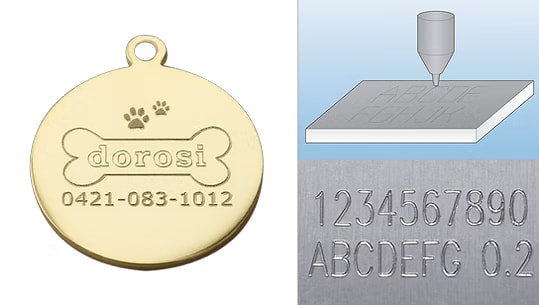

ダイヤモンドスクライビング法を利用し、金属（アルミ、メタル、サージカルスチール、金、銀などの貴金属）や非金属（例: プラスチックやガラス)、ダイヤモンド工具を使用して。ダイヤモンドスクライビングはさまざまな分野で有効に活用されており、最も簡単かつスピーディにハイクオリティな彫刻を行います。
ダイヤモンドスクライビングの利点
- 深い彫刻が可能なため永久的なマークを作成します。
- あらゆる金属、ガラス、プラスチックに彫刻可能。
- 光沢があり、滑らかで洗練された仕上がりになります。
- 簡単、速く、静かな彫刻。
- 曲面への彫刻が可能。
- 安全に使用できるケガキツール。
- 誰でも簡単に彫刻できるシンプル操作。

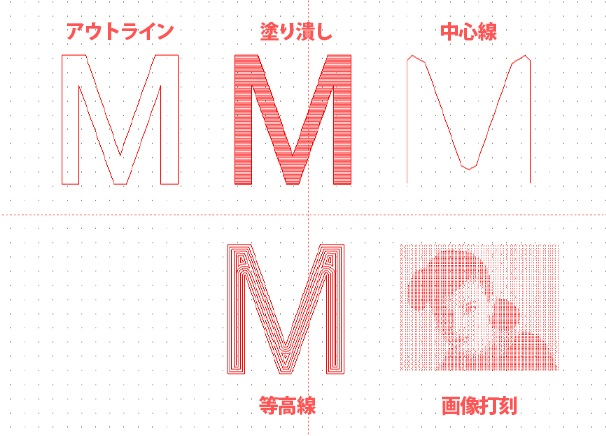

さまざまな彫刻タイプに対応
彫刻にさまざまなパターンを適用して、高品質なマークを作成できます。
-
ハッチングライン一定の間隔で 水平または垂直の線パターンを作成します。
-
斜め/クロスライン斜めまたはX字状のクロスラインパターンを等間隔に 作成します。
-
等高線 境界線を塗りつぶしてラインパターンを作成します。
-
アウトライン枠線パターンを作成します。
-
単線単線パターンを作成します。
-
フォトマーキングドットで写真や画像を作成します。

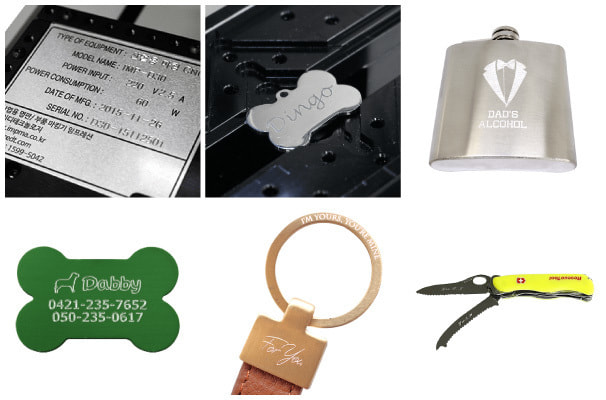

さまざまな素材に彫刻します
以下の素材に彫刻します。
- 金、銀、プラチナなどの貴金属
- チタン
- アルミニウム、アルマイト処理されたアルミニウム
- 真鍮
- 鋼
- ステンレススチール、サージカルスチール
- メッキ金属
- プラスチック（一部を除く）
- ガラス
- その他

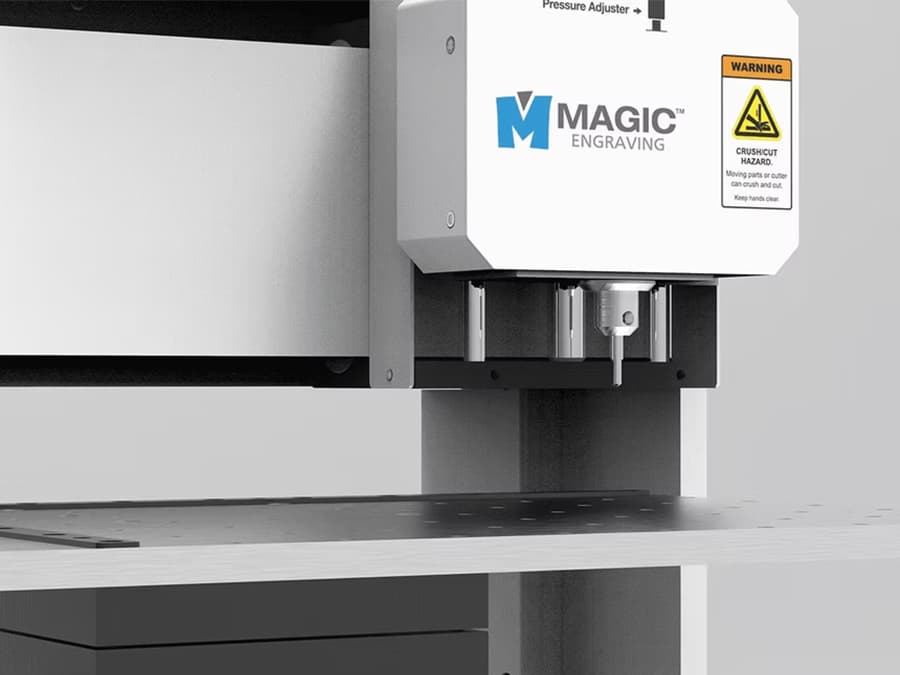

自動測定

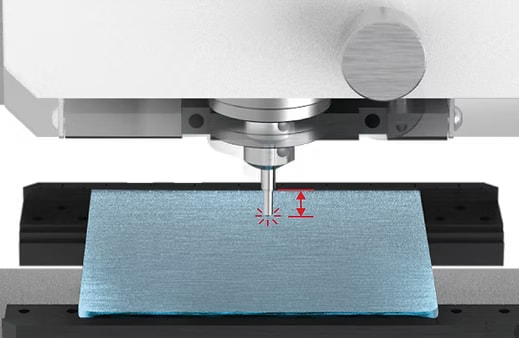

彫刻する素材の高さを自動的に測定する高さ測定センサーが内蔵されています。
- 材料の高さを検知する自動測定センサーを搭載しています。
- ツールを 原点に自動的に設定します。
- ユーザーがツールを手動で調整する必要がなくなったため、すばやく簡単に使用できるように設計されています。

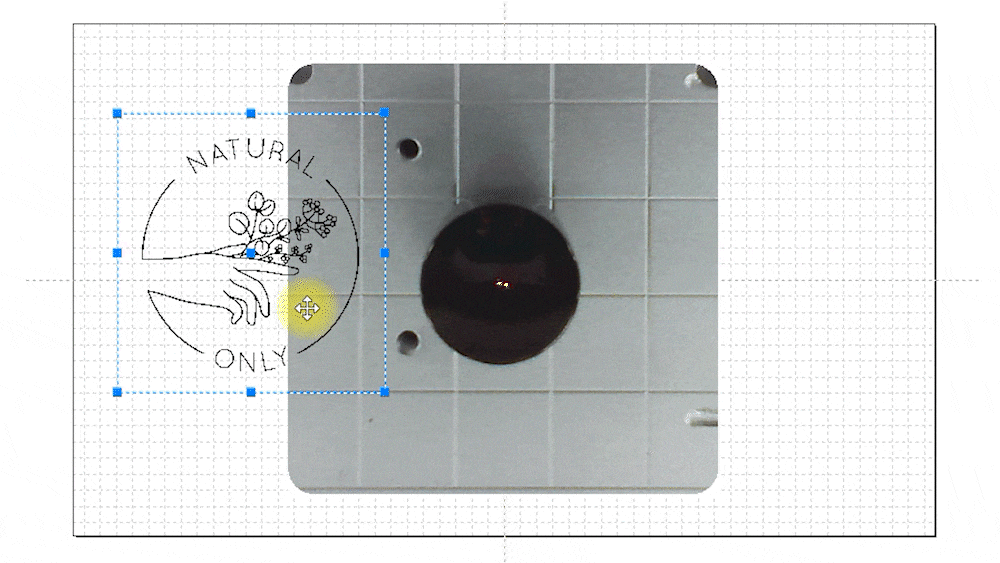

彫刻位置の制御が簡単

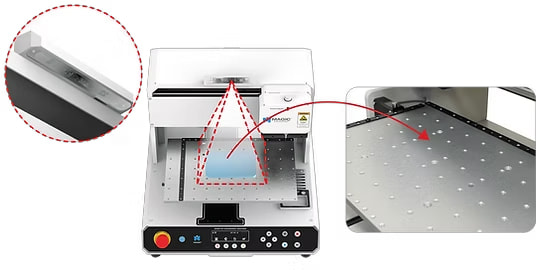

内蔵カメラを備えており 、彫刻位置を迅速かつ簡単に制御できます。
- 内蔵カメラにより素材上の彫刻箇所を直接映し出すことで、直感的な操作が可能です。
- レーザーポインターも 内蔵されており、彫刻位置を簡単に見つけて調整できます。
- 準備の必要がないため、誰でも素早く簡単に彫刻できるように設計されています。
製品仕様
| サイズ | 310.5mm(w)×350.5mm(D)×34.5mm(H) | 重量 | 20kg |
| XYZ軸ｽﾄﾛｰｸ | 153mm(X)×134mm(Y)×38.5mm(Z) |
電源 | AC100～240V,50Hz/60Hz |
| 精度 | 0.0025mm（XY)/0.000625mm(Z) | 消費電力 | 24W |
| 最大材料高 | 40ｍｍ | ﾍﾟﾝﾀﾞﾝﾄ彫刻ｴﾘｱ | 138mm×100mm×38.5mm |
| 平面彫刻領域 | 145mm×120mm×38.5mm | 温度/湿度 | 0～40°/10～85％ |

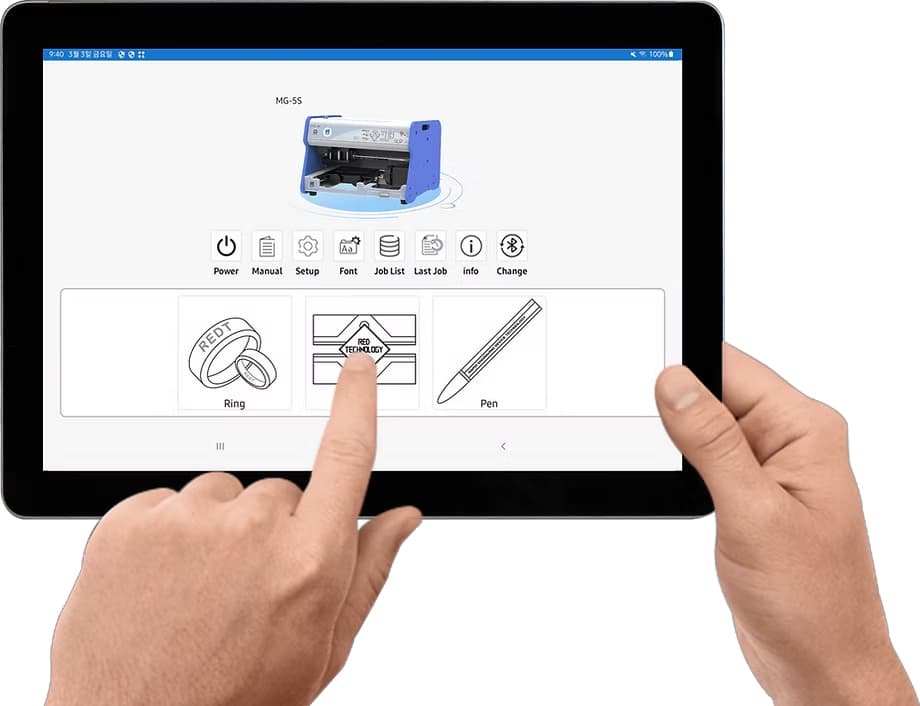

| Bluetooth | Bluetooth5.0/class2/max+4dBm/2.4GHz |
専用ソフトMagicART
固定ピンセット
ダイヤモンドチップ
magic シリーズ仕様表
| - magic シリーズ 加工比較表 - |
|||||||||
| 機 種 | 平面彫刻 | 回転彫刻 | 切削彫刻 | 切断 | メダル彫刻 | ボールペン 彫刻 |
穴あけ加工 | 写真彫刻 | ３D モデリング |
| magic 20 | ○ |
- |
- |
- |
○ |
- | - | ○ | - |
| magic 30 | ○ |
- |
○ |
○ |
○ |
- | ○ | ○ | - |
| magic 50 | ○ |
○ |
- |
○ |
○ | - | ○ | - | |
| magic 70 | ○ |
○ |
○ |
○ |
○ |
○ | ○ | ○ | ○ |
| magic R | - |
○ | - |
- | - | - | - | - |
- |
| magic F30 |
○ | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| magic F300 |
○ | - |
○ |
○ |
○ | ○ | ○ | ○ | ○ |
