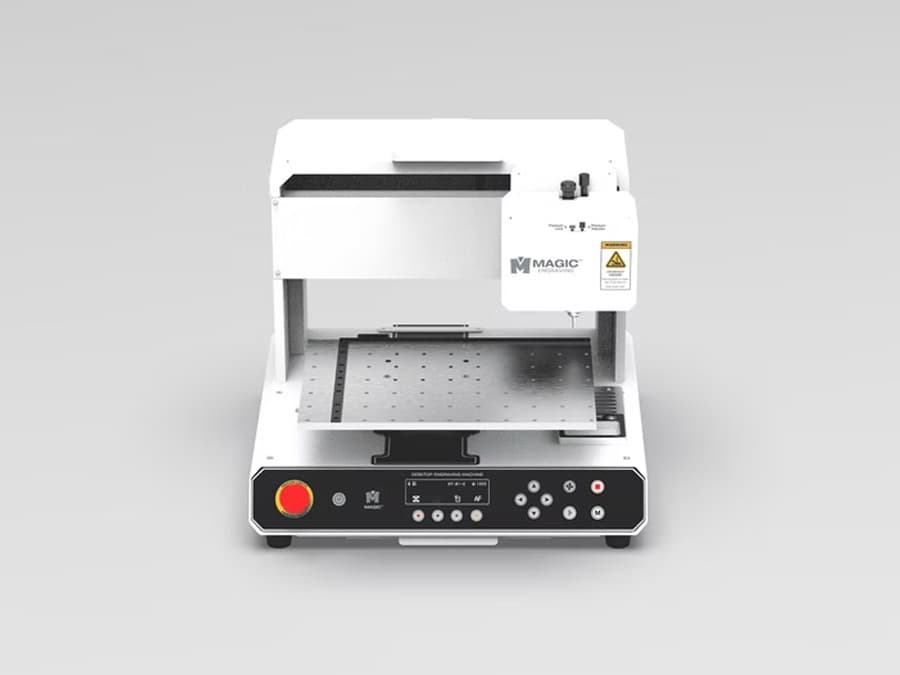

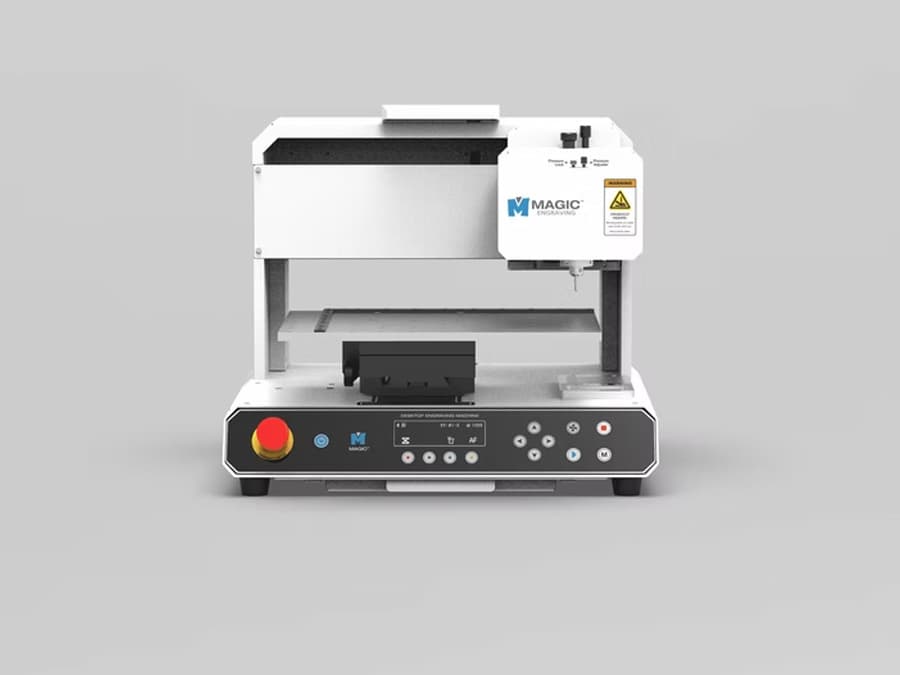

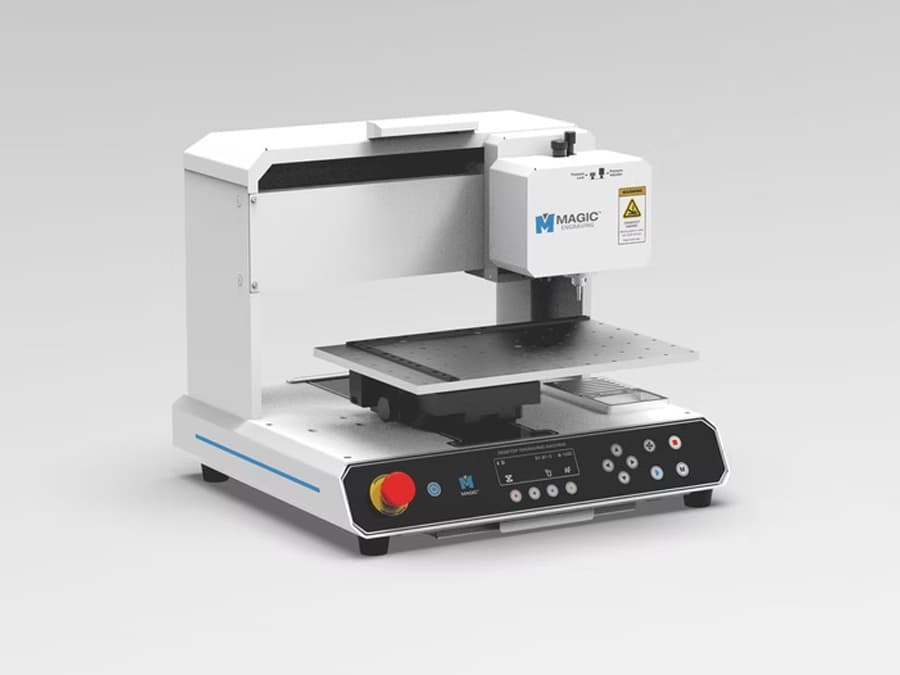

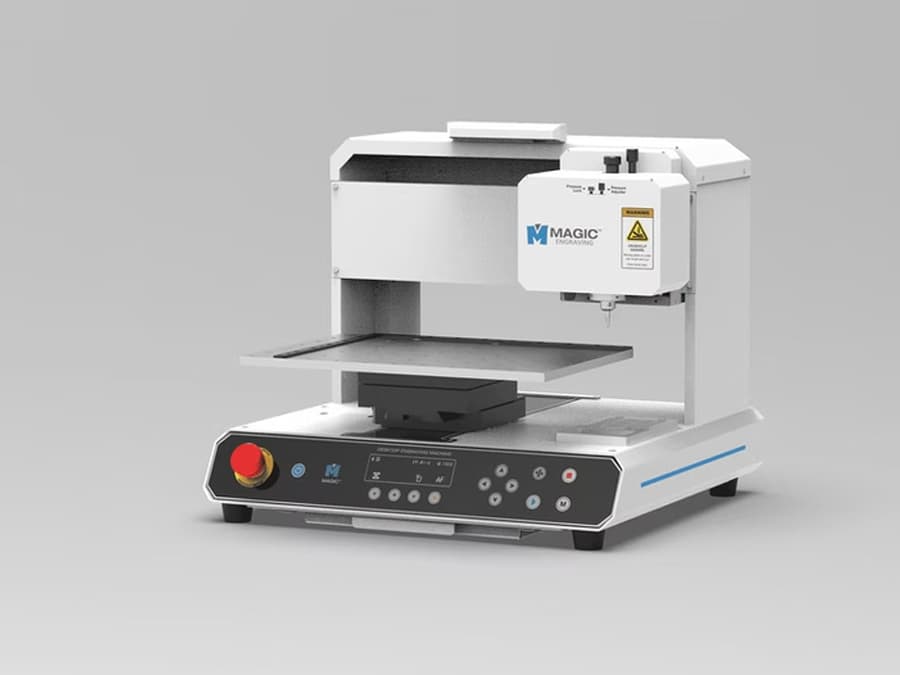

多目的フラットベッド彫刻機 MAGIC ™ -E4

MAGIC-E4 は、第 3 世代の多目的卓上彫刻機で、形状やサイズが異なるさまざまな素材に対して、正確かつハイクオリティな彫刻、切断、マーキングができるよう設計されています。さらに、作業効率を考慮した操作性に加え、ラベル、ネームタグ、ネームプレートへの彫刻はもちろんのこと、アクリル、木材などの金属以外の素材に対しても対応できる機種となっています。

広い作業領域

MAGIC-E4 は前面が大きく開いた広い彫刻エリアなのが特徴で、様々なサイズや形状をした材料に対応できるようにとてもシンプルな作りになっています。

素早く簡単な彫刻、切断

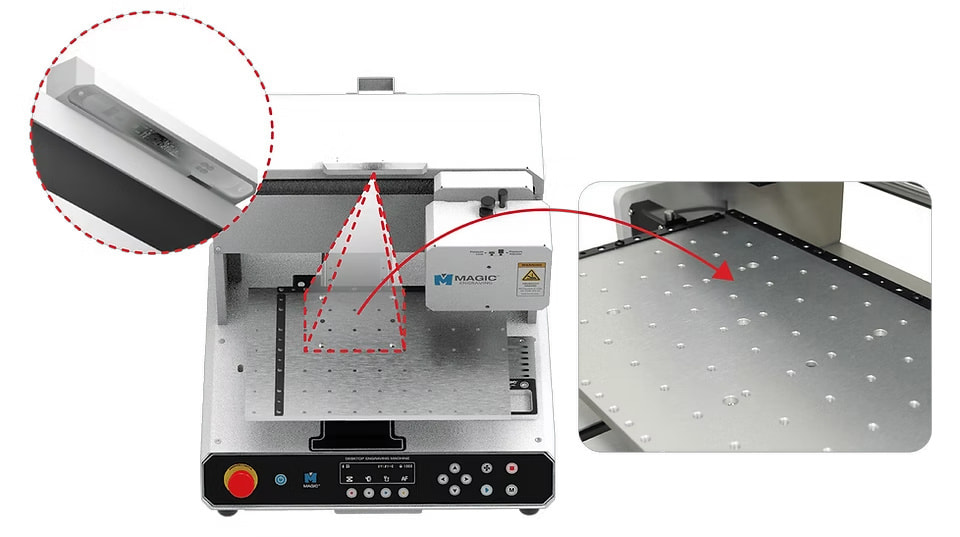

内蔵カメラと 材料およびツールセンサーにより、さまざまな材料への彫刻、切断、マーキングが簡単に行えるようになりました。

フラットベッド
クランプを装備
内蔵カメラ

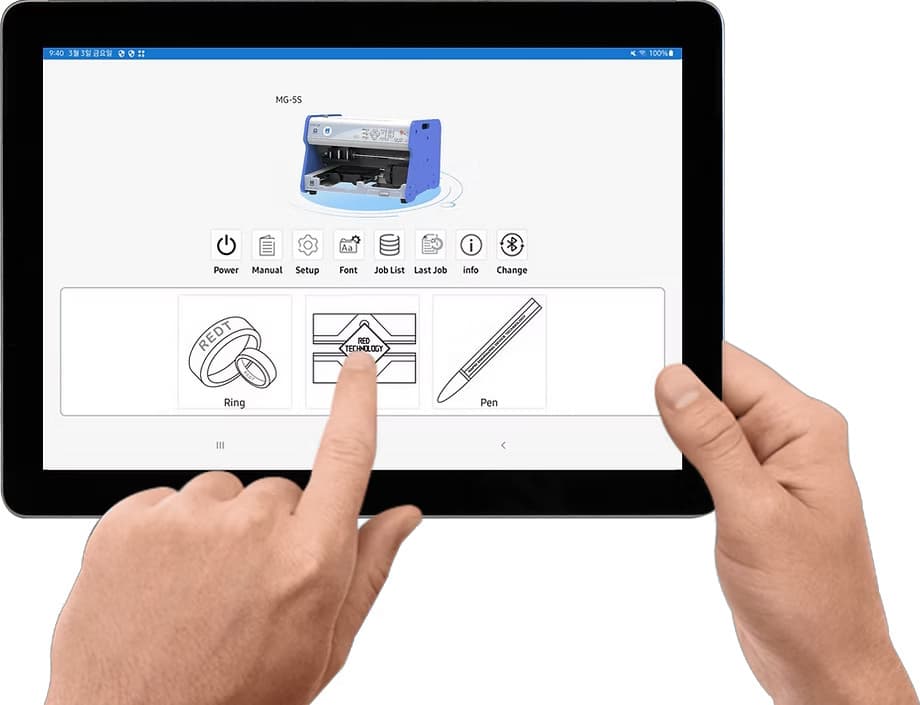

Bluetooth
接続サポート
彫刻&切断
全自動
MagicEngrave
を提供

迅速かつ簡単な彫刻、切断、マーキング


MAGIC-E4 は、形状やサイズの異なるさまざまな種類の材料への彫刻、切断、マーキングを容易にします。

アクリル彫刻
ネーム/IDタグの刻印

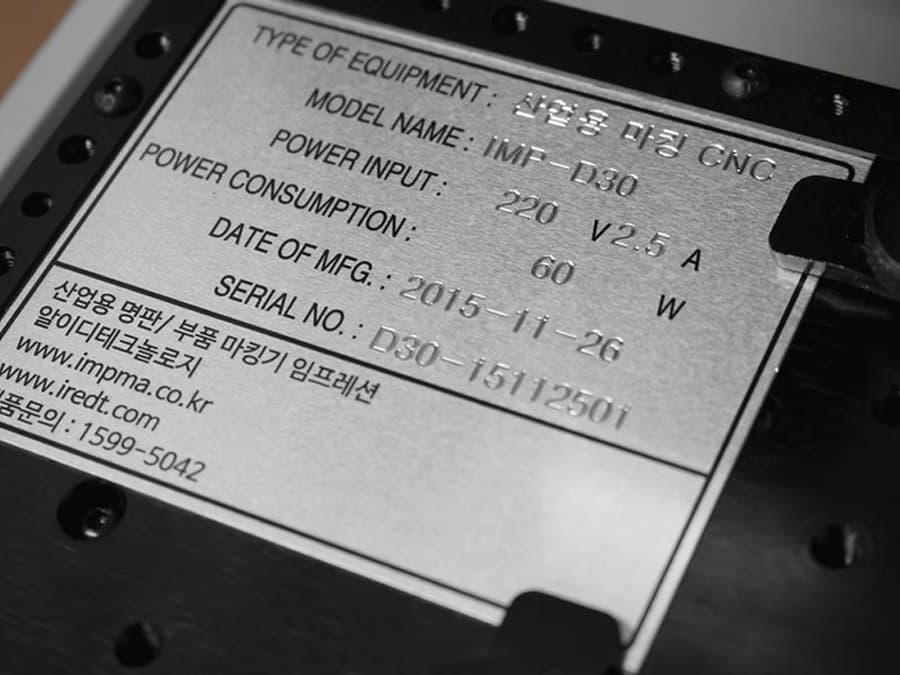

銘板彫刻
産業用
工業用部品の彫刻
産業用
型彫り
クラフト

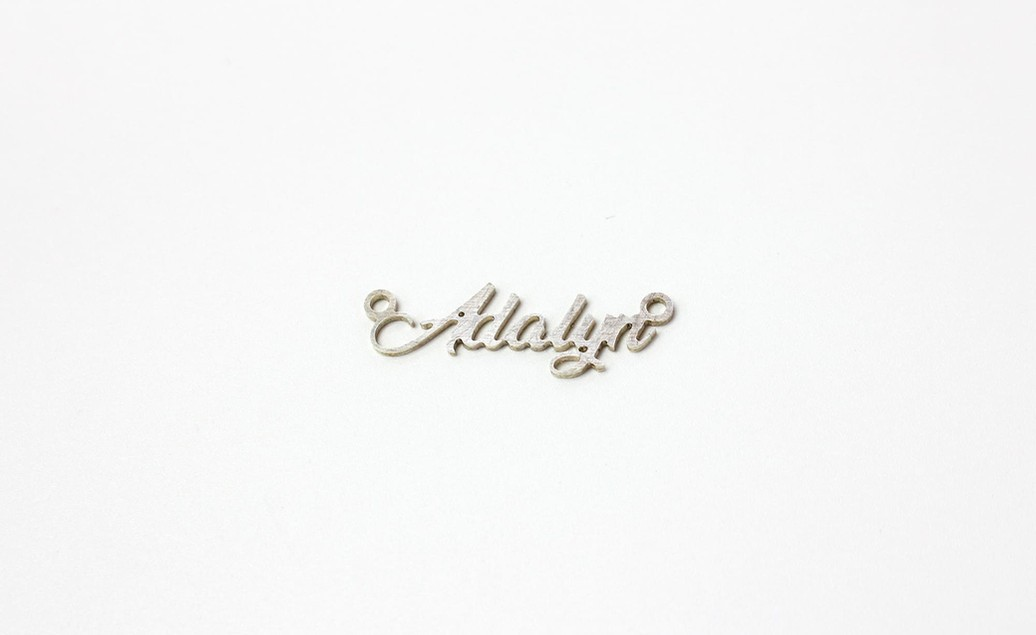

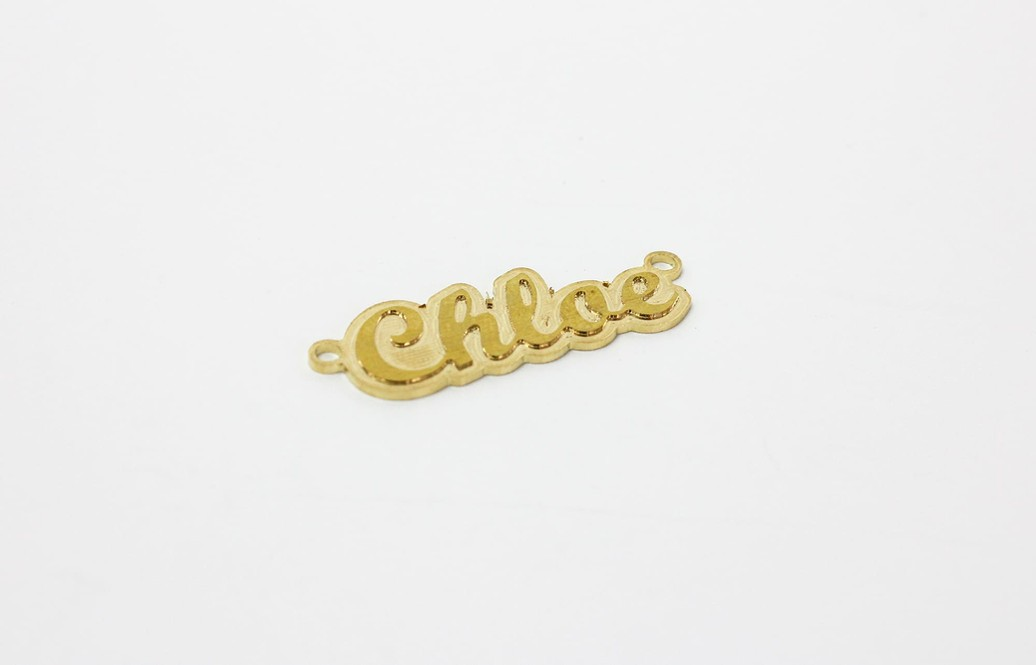

ジュエリーのカットと彫刻
円筒彫刻
写真彫刻・他
キーポイント
  • アクリル、各種プラスチック、木材、モデリングボードなどに彫刻します。
  • ステンレス、アルミニウム、真鍮などあらゆる金属に彫刻が可能です。
  • ガラスやプラスチックなどに彫刻します。
  • 金、銀、真鍮、アルミ、アクリル、各種プラスチック、木材等の切断。
  • 2.5Dレリーフを彫刻します。
  • 広い加工範囲を備え、大型素材への彫刻も可能
  • エンドミル、Vカッター、スクライビングツールなどの各種彫刻ツールに対応。

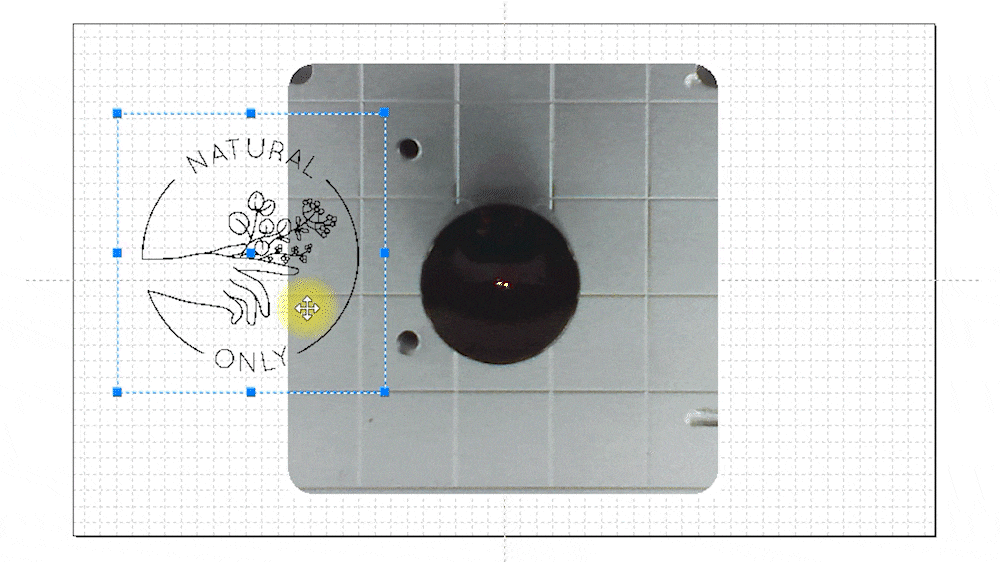

  • 内蔵カメラとレーザーによる直感的で簡単な彫刻位置制御を搭載

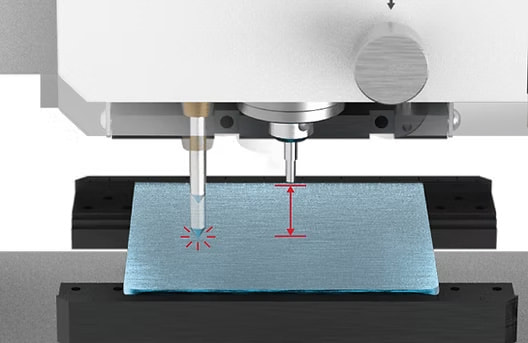

  • 素材の高さと工具の長さを自動測定します。
  • 低コストの供給品を使用して、コスト効率の高いメンテナンスを可能にします。
  • 軽くて小さくて使いやすく、操作も簡単です。

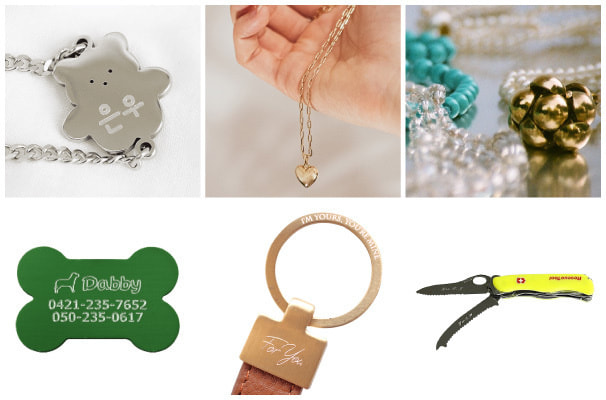

さまざまな素材に彫刻します


以下の素材に彫刻します。

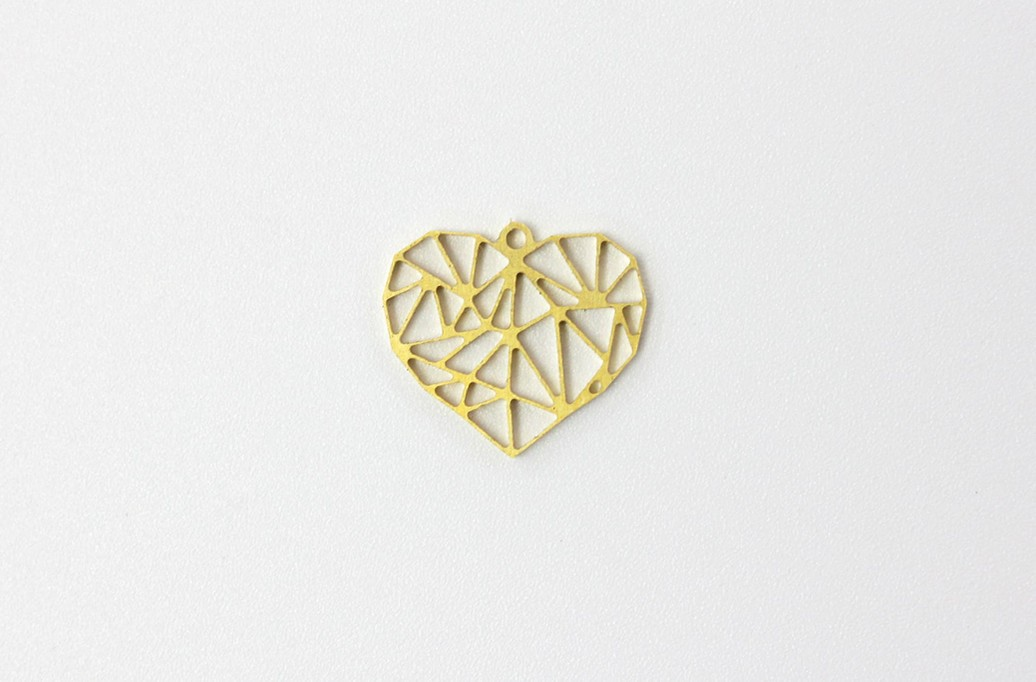

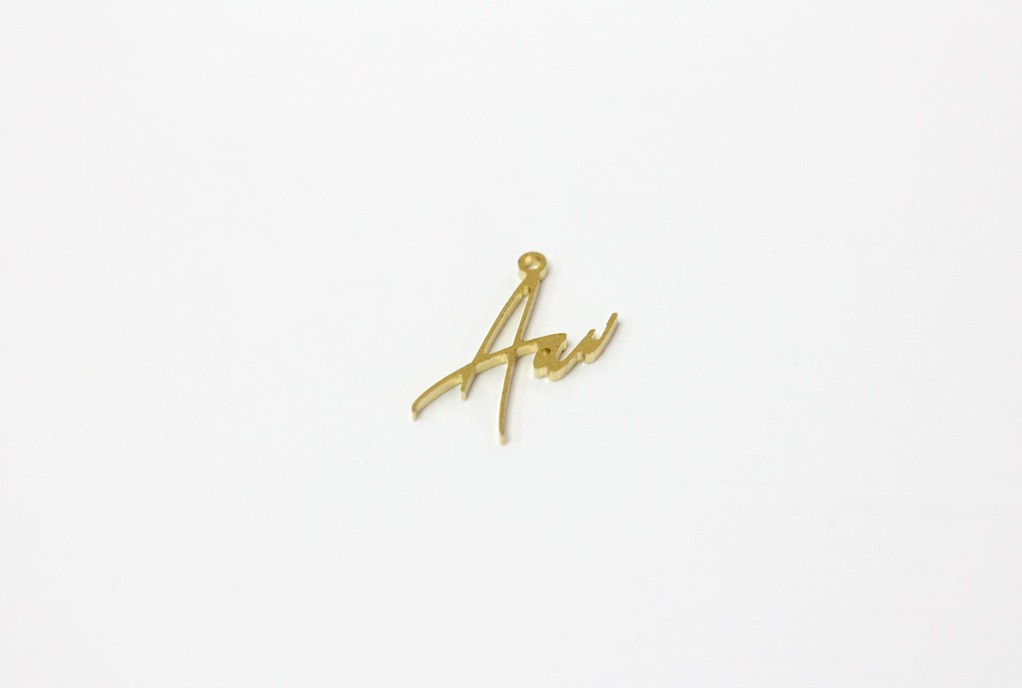

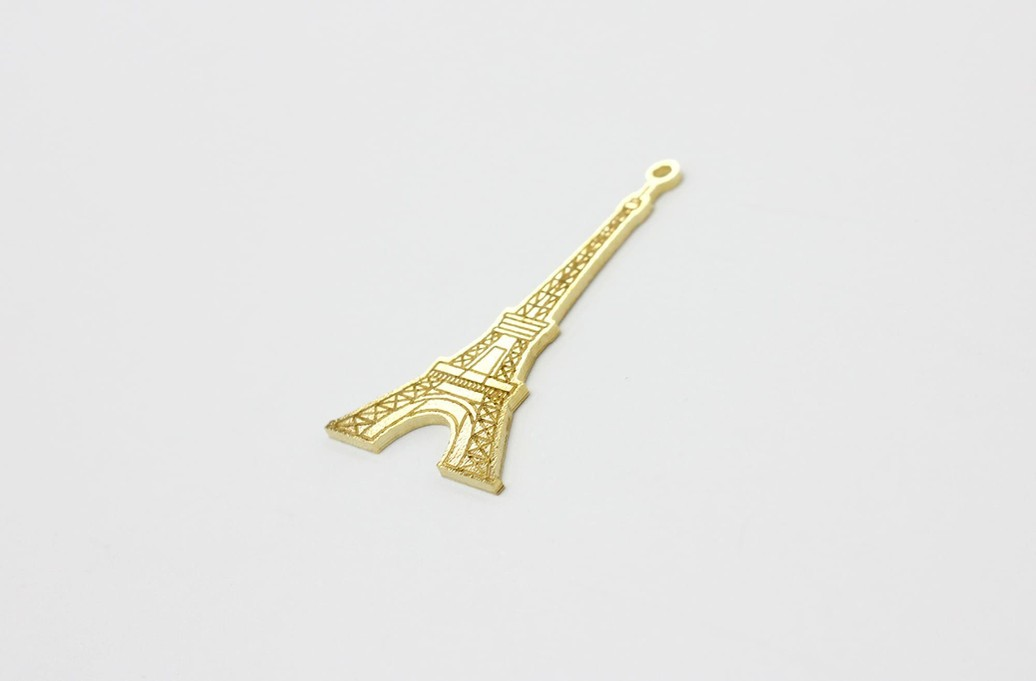

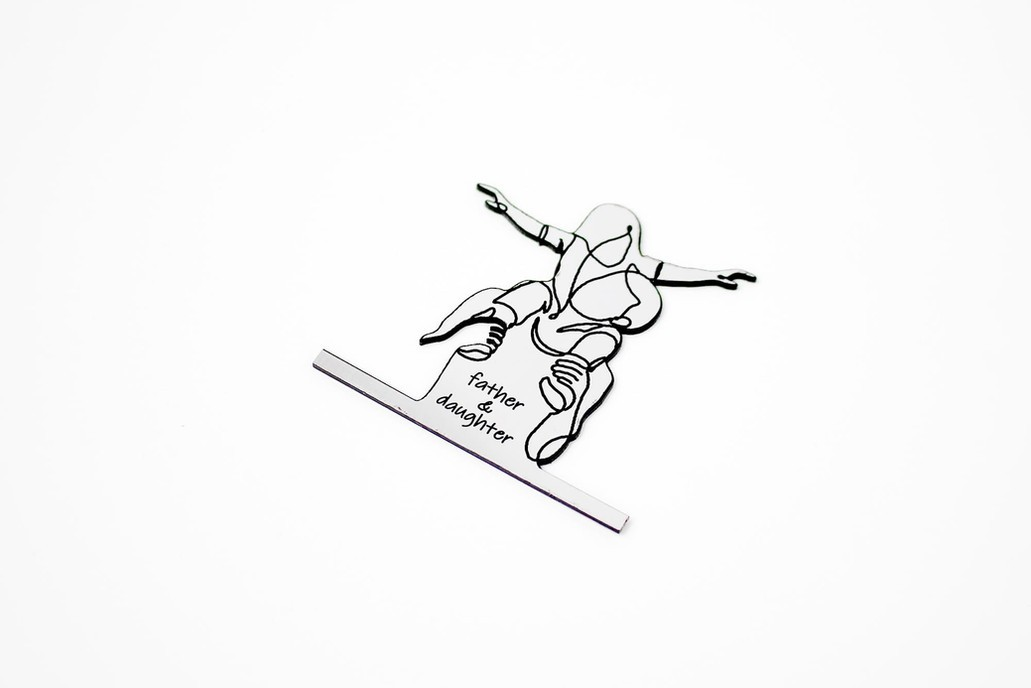

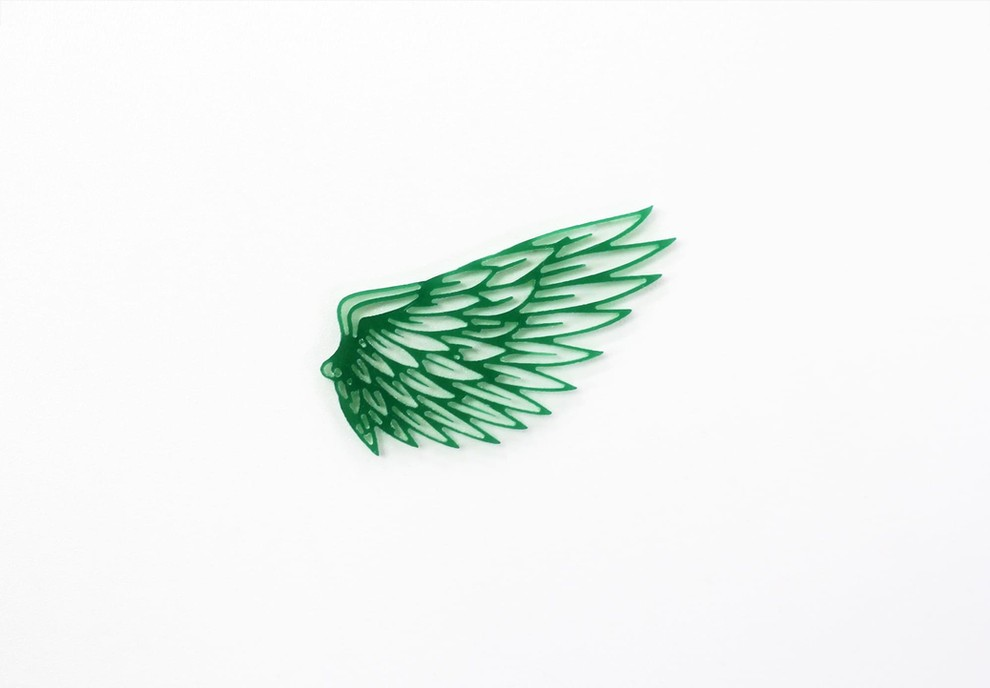

金、銀、真鍮、アルミ、木材、アクリル、プラスチック、ワックスなど様々な素材を好みの形に切断します。E4は、高速な切断と切断後の断面が特徴です。エンドミルやVカッターなどの各種切削工具に対応しています。

さまざまな彫刻タイプに対応

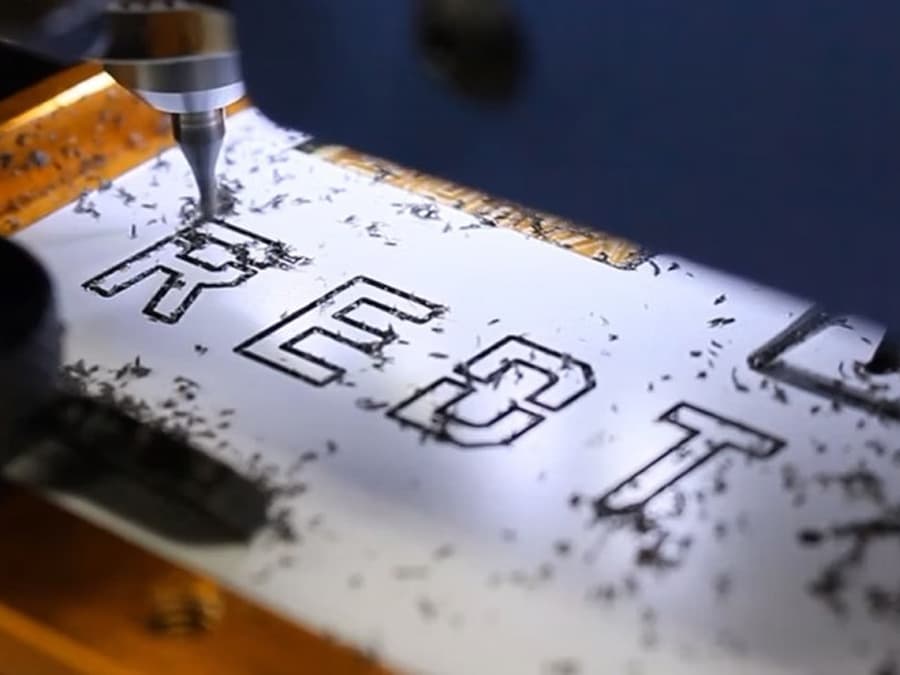

  • 彫刻
    エンドミルやVカッターを使用して材料を希望の形状・デザインに彫刻します。
  • 切削
    エンドミルを使用して材料を切削します。
  • フライス
    加工 材料を希望の形状やデザインに切断します。
  • フォトマーキング
    写真/画像をドットで作成します。
  • 網点彫刻
    カッターを使用して表面加工を行い、写真や画像を作成します。
  • 穴あけ
    材料に特定の距離と深さで穴を開けます。
  • 2.5D彫刻
    3Dレリーフモデルを彫刻します。
  • V 彫り
    V カッターを使用して、厚みに応じて異なる彫り深さの文字や模様などを立体的に彫ります。

さまざまなマーキングをサポート

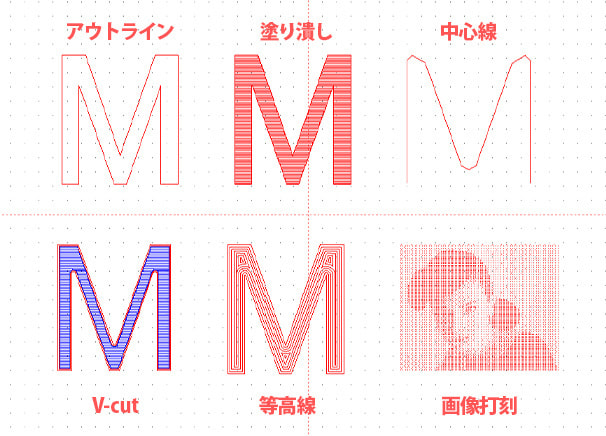

以下に示すように、ダイヤモンド ツールを使用して材料にさまざまなマーキング効果を描画するスクライブ マーキングが可能になります。

  • ハッチングライン一定の間隔で 水平または垂直の線パターンを作成します。

  • 斜め/クロスライン斜めまたはX字状のクロスラインパターンを等間隔に 作成します。

  • 等高線 境界線塗りつぶしてラインパターンを作成します。

  • アウトライン枠線パターンを作成します。

  • 単線単線パターンを作成します。

  • フォトマーキングドットで写真や画像を作成します。

オールインワンで多目的に使用可能!

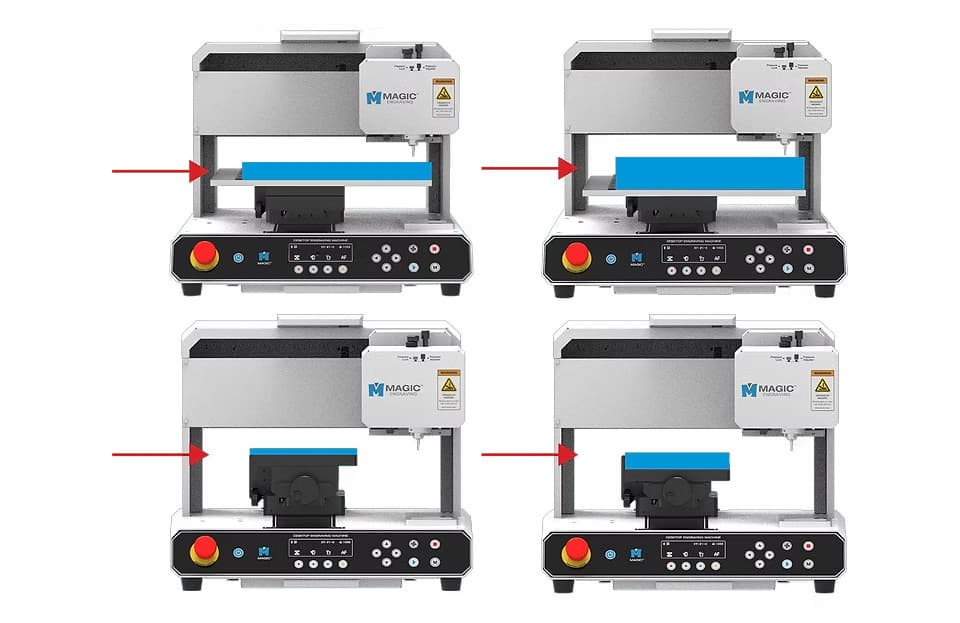

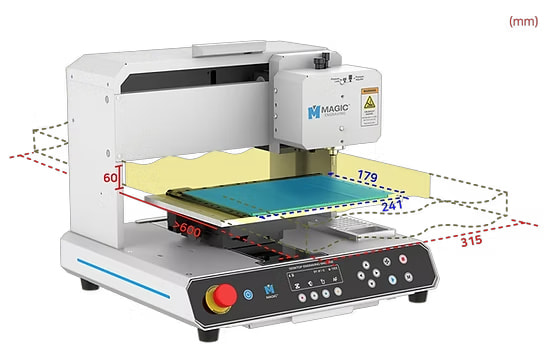

より広い作業領域


彫刻エリアが広くなり、彫刻素材のサイズ拡大が可能になりました。

  • この機械には、約 1 秒で彫刻できるフラットベッド クランプが付属しています。サイズは240mm×180mm。

  • 広い内部空間により、彫刻エリアより大きなサイズの材料もしっかりホールドできます。

  • 前後オープンなので長尺素材にも対応可能です。

  • 柔軟なサイジングにより、材料のサイズに対する制限が少なくなります。

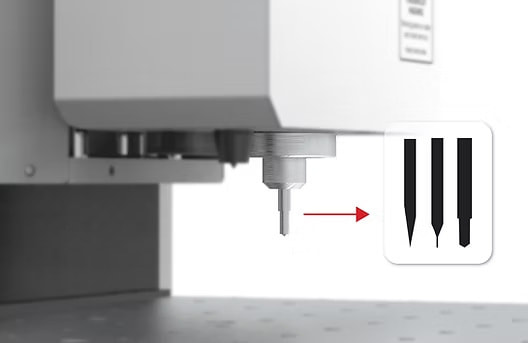

目的に合わせて利用できる多彩なツール


彫刻、切断、マーキングなどのさまざまな目的を容易にするために、さまざまなツールが使用されます。

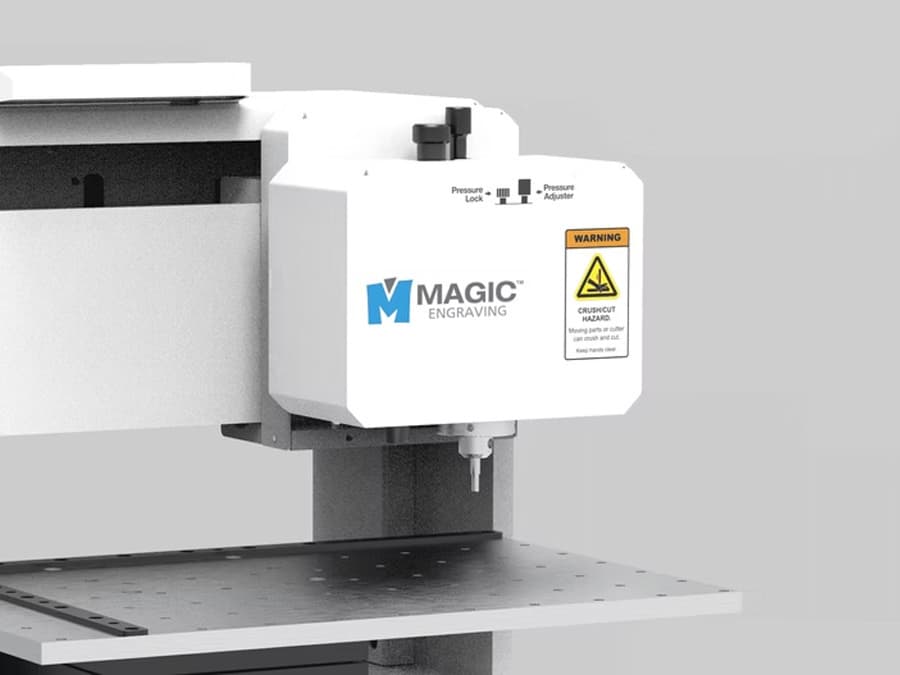

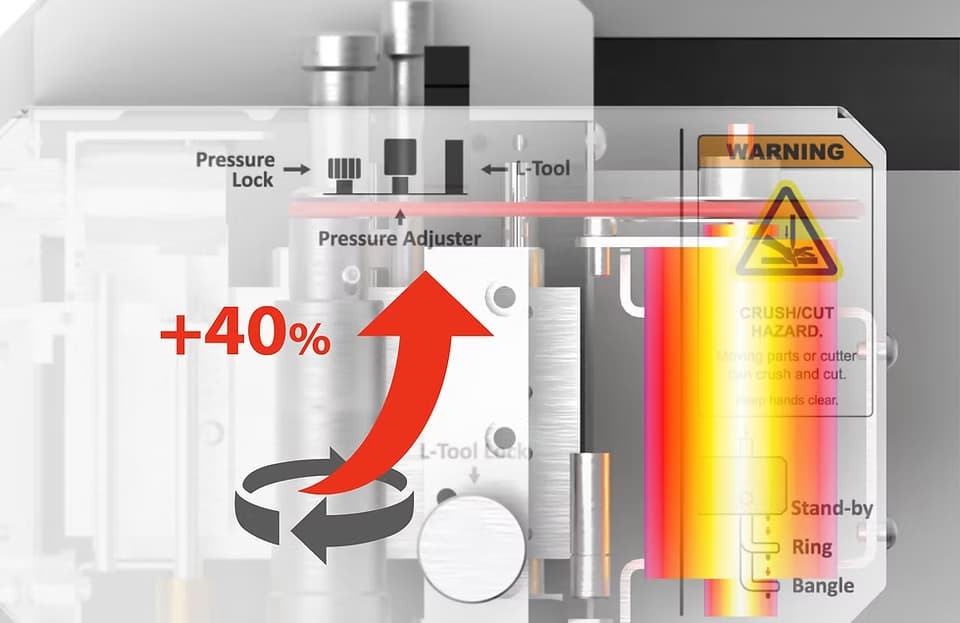

  • 工具を回転させて材料を加工するスピンドルの回転を利用して、彫刻や切断を容易にする機械です。

  • ダイヤモンドツールを使用したケガキ作業に最適です。
  • マーキング効果を高めるために他のツールも利用できます。
さまざまな彫刻方法 に対応

さまざまな彫刻タイプに対応


製品仕様

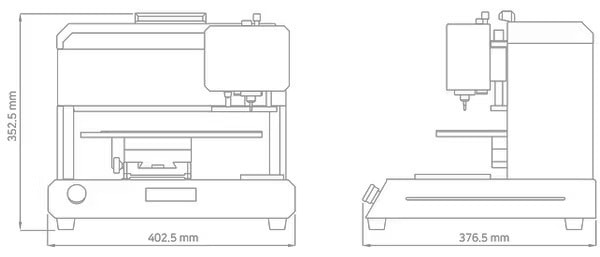

サイズ 402mm(w)×376mm(D)×352mm(H)  重量 25kg
XYZ軸ストローク

244mm(X)×179mm(Y)×38.5mm(Z)

電源 AC100~240V,50Hz/60Hz
精度 0.0025mm(XY)/0.000625mm(Z) 消費電力 38W
平面彫刻領域 240mm×158mm×38.5mm スピンドルモーターの回転数 max 15,000RPM
最大材料高 60mm 温度/湿度 0~40°/10~90%
Bluetooth Bluetooth5.0/class2/max+4dBm/2.4GHz
標準付属品

専用ソフトMagicART

固定ピンセット

ダイヤモンドチップ

magic シリーズ仕様表



- magic シリーズ 加工比較表 -
機 種 平面彫刻 回転彫刻 切削彫刻 切断 メダル彫刻 ボールペン
彫刻
穴あけ加工 写真彫刻 3D
モデリング
magic 20
-
-
-

- - -
magic 30
-



-     -
magic 50

-

  -    -
magic 70




magic R  -
-
- - - - -
-
magic F30
-
magic F300
-
